主要用于大面积、高分辨率的集成电路中芯片制造和塑性电路版的制作(Plastic Circuit Board)应用说明:

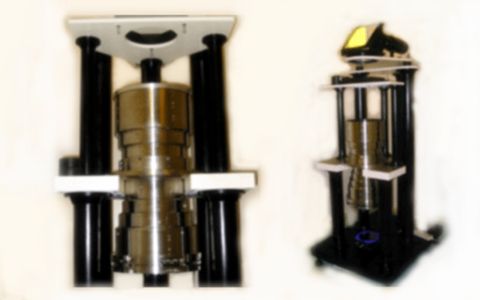

该投影光刻物镜主要用于大面积的光刻,而不需要分步重复。一次曝光光刻面积为8英寸,曝光分辨率为3μm或5μm,全视场的畸变小于3μm,曝光所用紫外谱线为h和i线。
物镜一
曝光面积:8英寸
曝光分辨率:5μm
曝光谱线:h和I
数值孔径:0.08
投影光刻物镜技术指标
成像视场(曝光面积):8英寸
通光口径: D=280MM
全视场分辨率达到光学理论极限:≤2.5μm
数值孔径:NA=0.08
全视场范围内畸变小于:±2.0μm
曝光波长:λ=0.365μm
放大倍率:β=-1
系统的焦深范围:±25.0μm
